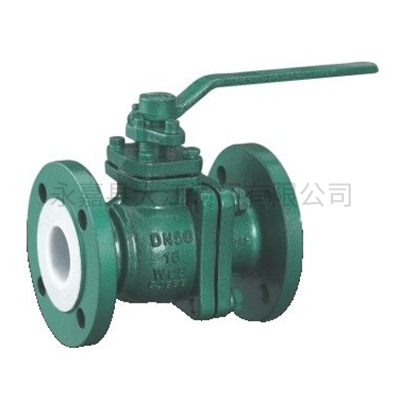

Q41F46襯氟球閥

所屬分類：球閥

聯系人：吳先生

熱線電話：13968993212

座機： 0577-67333802

聯系地址：浙江省麗水市蓮都區碧湖鎮萬洋眾創城八區8幢101

聯系我們

產品介紹
產品參數
聯系我們

Q41F46襯氟球閥是為各種強腐蝕性介質管路的啟閉控制而設計。Q41F46 型襯氟球閥內腔及球體均采用高壓注塑工藝襯有耐腐蝕、耐老化的聚全氟乙丙?。‵46），故具有可靠的耐腐蝕性和密封性。用于化工、石油、冶金、醫藥等工業部門，實現對生產過程中酸、堿等強腐蝕介質的調節或切斷，在水處理過程控制中使用效果明顯。是目前防腐閥門設備理想的選擇之一。

產品工作原理和用途：

Q41F46襯氟球閥是為各種強腐蝕性介質管路的啟閉控制而設計。Q41F46 型襯氟球閥內腔及球體均采用高壓注塑工藝襯有耐腐蝕、耐老化的聚全氟乙丙?。‵46），故具有可靠的耐腐蝕性和密封性。用于化工、石油、冶金、醫藥等工業部門，實現對生產過程中酸、堿等強腐蝕介質的調節或切斷，在水處理過程控制中使用效果明顯。是目前防腐閥門設備理想的選擇之一。

Q41F46系列襯氟球閥采用氟塑料襯里，殼體采用熔模精密鑄造，強度高、外觀光潔，與液體接觸部分全部為氟塑料，因此可在-50℃～180℃范圍內長期使用于任意濃度的腐蝕性管路、管線工作。

產品結構特點：

1、采用氟塑料襯里層的球閥，具有較高的化學穩定性，可以適用除“熔融堿金屬和元素氟”，以外其它任何強腐蝕性質。

2、采用全通徑、浮動球結構，閥門可在整個壓力范圍內進行無泄漏關閉，更便于管路系統的通球掃線和管路維護。

3、啟閉件球體與閥桿鑄（鍛）為一體，杜絕了由于壓力變化引起閥桿沖擊承壓件內的可能性，從根本上保證了工程中的使用安全性。

4、結構緊湊合理，閥體內腔空間小，減小了介質滯留，另外，特殊的模壓工藝，使密封面致密度良好，加之人字環形PTFE填料組合，使閥門達到零泄漏。

5、兩片式、三片式結構可適應各種不同要求的管路系統和工況條件，其中三片球閥允許主閥體與兩側閥體分離，可實現在線快速更換、維修。

產品性能參數：

型號	Q41F46-10	Q41F46-16	Q41F46-10C	Q41F46-16C
工作壓力（MPa）	1.0	1.6	1.0	1.6
適用溫度（℃）	-10～150		-20～150
適用介質	腐蝕性介質

產品主要零件材料：

零件名稱	灰鑄鐵	鑄鋼	不銹耐酸鑄鋼		超低碳不銹耐酸鑄鋼
	Z	C	P	R	PL	RL
閥體/閥蓋	HT250	WCB	CF8	CF8M	CF3	CF3M
球體/閥桿	WCB		CF8	CF8M	CF3	CF3M
襯里/閥座	PCTEF(F3)、FEP（F46）、PFA（可溶性F4）、PP、PO
填料壓蓋	WCB		CF8	CF8M	CF3	CF3M
填料	PTFE（F4）		PTFE（F4）		PTFE（F4）
支架	35		1Cr18Ni9Ti		1Cr18Ni9Ti
螺栓	35		1Cr17Ni2		1Cr18Ni2
緊固螺母	45		0Cr18Ni9		0Cr18Ni9
操作手柄	WCB		WCB		WCB

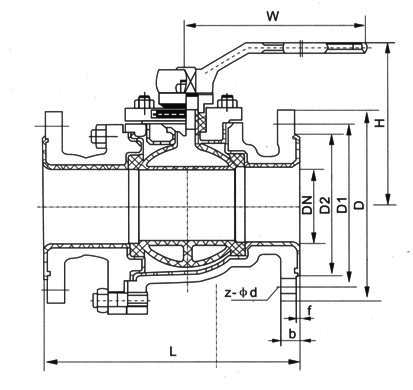

產品主要尺寸：

公稱通徑		標準值							參考值
DN (mm)	NPS (inch)	L	D	D1	D2	f	b	Z-φd	W	D0	H	WT(Kg)
DN (mm)	NPS (inch)	PN1.0MPa
15	1/2	130	95	65	45	2	14	4-φ14	120		80	2.5
20	3/4	140	105	75	55	2	16	4-φ14	140		90	3
25	1	150	115	85	65	2	16	4-φ14	160		100	4.5
32	11/4	165	135	100	78	2	18	4-φ18	160		110	5.7
40	11/2	180	145	110	85	3	18	4-φ18	200		120	7
50	2	200	160	125	100	3	20	4-φ18	250		135	9.5
65	21/2	220	180	145	120	3	20	4-φ18	300		145	15
80	3	250	195	160	135	3	22	4-φ18	350		185	19
100	4	280	215	180	155	3	22	8-φ18	400		195	33
125	5	320	245	210	185	3	24	8-φ18	500		210	58
150	6	360	280	240	210	3	24	8-φ23		200	450	93
200	8	457	335	295	265	3	26	8-φ23		240	490	155
250	10	533	390	350	320	3	28	12-φ23		240	550	210
PN1.6MPa
15	1/2	130	95	65	45	2	14	4-φ14	120		80	2.5
20	3/4	130	105	75	55	2	16	4-φ14	140		90	3
25	1	140	115	85	65	2	16	4-φ14	160		100	4.5
32	11/4	165	135	100	78	2	18	4-φ18	160		110	5.7
40	11/2	165	145	110	85	3	18	4-φ18	200		120	7
50	2	203	160	125	10	3	20	4-φ18	250		135	9.5
65	21/2	222	180	145	120	3	20	4-φ18	300		145	15
80	3	24	195	160	135	3	22	8-φ18	350		185	19
100	4	305	215	180	155	3	24	8-φ18	400		195	33
125	5	356	245	210	185	3	26	8-φ18	500		210	58
150	6	394	280	240	210	3	28	8-φ23		200	450	93
200	8	457	335	295	265	3	30	12-φ23		240	490	155
