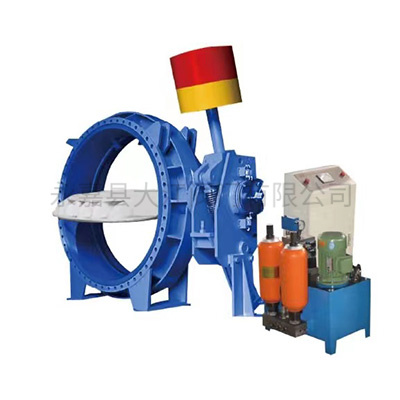

KD741X重錘蓄能式液控緩閉蝶閥

所屬分類：蝶閥

聯系人：吳先生

熱線電話：13968993212

座機： 0577-67333802

聯系地址：浙江省麗水市蓮都區碧湖鎮萬洋眾創城八區8幢101

聯系我們

產品介紹
產品參數
聯系我們

暫無內容

主要性能參數

KD741X-2.5V、KD741X-6V、 KD741X-10V型自動保壓液控緩閉止回蝶閥主要性能參數
型號	公稱壓力 PN/MPa	試驗壓力/MPa		適用溫度 /℃	適用介質
		殼體試驗	密封試驗
KD741X-2.5V	0.25	0.375	0.275	≤65	水
KD741X-6V	0.6	0.9	0.66
KD74IX-I0V	1.0	1.5	1.1

		閥門公稱通徑
		DN≤1200	DN≥1400
開閥時間/s		20~60可調	15~60可調
關閥時間/s	快關	1.5~25可調	1.5-30可調
	慢關	2~60可調	4~60可調
關閥角度(°)	快關	65± 10可調
	慢關	25 ± 10可調

主要零部件材料

KD741X-2.5V、KD741X-6V、KD741X-10V型自動保壓液控緩閉止回蝶閥主要零部件材料
型號	閥體	蝶板	蝶板密封圈	閥桿	閥座	填料
零件名稱	灰鑄鐵	球墨鑄鐵	丁腈橡膠	鉻不銹鋼	銅合金	0形橡膠圈

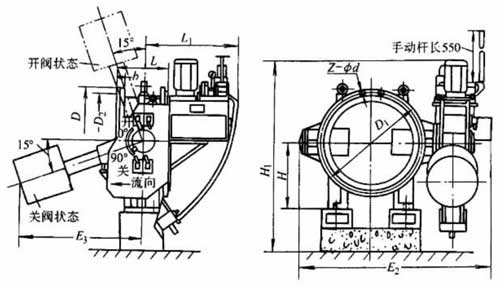

主要外形及結構尺寸

KD741X-6V型自動保壓液控緩閉止回蝶閥主要外形及結構尺寸
公稱通徑 DN/mm	D	D1	D2	b	Z-φd	L	L1	E2	E3	H	H1	重量/kg
1200	1405	1340	1295	40	32-φ33	630	800	2600	1355	710	1710	4200
1400	1630	1510	1560	57	32-φ36	710	800	2823	1355	820	1820	4900
1600	1830	1710	1760	63	36-φ36	790	890	3141	1355	920	1920	5900
1800	2045	1918	1970	65	40-φ39	870	890	3423	1760	1035	2035	6300

注：以上為KD741X-6V型自動保壓液控緩閉止回蝶閥主要外形及結構尺寸，如需KD741X-2.5V型自動保壓液控緩閉止回蝶閥主要外形及結構尺寸、KD741X-10V型自動保壓液控緩閉止回蝶閥主要外形及結構尺寸請來電咨詢。
